ALTIMETRE-BAROMETRE DE POCHE FORMAT MOUSQUETON - Montre altimètre baromètre OREGON SCIENTIFIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Altimètre portable avec baromètre et boussole
Marque	OREGON SCIENTIFIC
Modèle	RA123
Alimentation	2 piles lithium CR2032
Écran	LCD
Fonctions principales	Altimètre, baromètre, boussole, thermomètre, horloge, alarme, prévisions météo
Plage de mesure du thermomètre	-10°C à 60°C (14°F à 140°F)
Résolution du thermomètre	0,1°C / 0,2°F
Température de fonctionnement	-5°C à 50°C (23°F à 122°F)
Température de stockage	-20°C à 70°C (-4°F à 158°F)
Unités d'altitude	mètres (m) ou pieds (ft)
Unités de pression	hPa ou inHg
Format horaire	12h/24h
Boussole	16 points cardinaux, affichage graphique
Rétro-éclairage	Oui
Verrouillage des touches	Oui
Voyant LED	Oui
Format	Mousqueton (carabinier)
Entretien	Nettoyer avec un chiffon doux, eau tiède et savon non agressif
Précautions	Ne pas exposer à des chocs, poussière, humidité excessive ; ne pas démonter ; remplacer piles en respectant la polarité

FOIRE AUX QUESTIONS - ALTIMETRE-BAROMETRE DE POCHE FORMAT MOUSQUETON OREGON SCIENTIFIC

Comment activer l'appareil pour la première fois ?

Pour la première utilisation, appuyez et maintenez la touche TIME jusqu'à ce que l'écran LCD s'allume.

Comment remplacer les piles ?

Utilisez un tournevis Phillips pour dévisser le couvercle du compartiment des piles. Remplacez les piles usagées par deux piles CR2032 en respectant les polarités. Revissez le couvercle. Après remplacement, il est important d'étalonner à nouveau le capteur de la boussole.

Comment étalonner la boussole ?

En mode Boussole, maintenez enfoncée la touche COMPASS pour accéder aux réglages. Sélectionnez le mode d'étalonnage, puis appuyez sur TIME. Tournez l'appareil dans le sens inverse des aiguilles d'une montre en suivant les segments mobiles à l'écran jusqu'à avoir effectué 1 tour 1/4. L'étalonnage est terminé lorsque l'écran affiche la confirmation.

Comment régler l'heure et la date ?

En mode Heure, maintenez enfoncée la touche TIME pour entrer dans les réglages. Utilisez ALT/+ ou BARO/- pour modifier les valeurs (format 12/24h, heures, minutes, années, mois, jour). Appuyez sur TIME pour confirmer chaque étape.

Comment régler l'alarme ?

Appuyez plusieurs fois sur TIME jusqu'à atteindre le mode Alarme. Maintenez TIME enfoncé pour entrer dans les réglages. Utilisez ALT/+ ou BARO/- pour régler les heures et minutes, puis activez ou désactivez l'alarme. Appuyez sur TIME pour confirmer. L'icône d'alarme s'affiche lorsqu'elle est activée.

Comment utiliser l'altimètre ?

Appuyez sur ALT/+ pour passer en mode Altimètre. L'altitude est mesurée automatiquement. Pour régler l'altitude de référence, maintenez ALT/+ pour entrer dans les réglages, ajustez avec les touches +/- et confirmez avec TIME. Vous pouvez également réinitialiser l'altitude maximum.

Comment paramétrer la pression du niveau de la mer ?

En mode Baromètre, maintenez enfoncée la touche BARO/- pour accéder aux réglages. Utilisez ALT/+ ou BARO/- pour ajuster la pression du niveau de la mer, puis appuyez sur TIME. Vous pouvez également naviguer entre les icônes de prévisions météo.

Que faire si l'icône de piles faibles s'affiche ?

L'icône indique que les piles sont faibles. Les mesures d'altitude, pression, température et boussole afficheront « - ». Remplacez les piles par deux piles CR2032 neuves. Une fois remplacées, les fonctions reviendront à la normale. Pensez à réétalonner la boussole après le changement.

Comment verrouiller ou déverrouiller les touches ?

Appuyez et maintenez enfoncée la touche rétro-éclairage/verrouillage (symbole d'une ampoule avec un cadenas) pendant 2 secondes. Un icône de cadenas s'affiche lorsque les touches sont verrouillées. Répétez l'opération pour déverrouiller.

Quelles sont les précautions d'utilisation ?

Ne pas soumettre l'appareil à des chocs, à la poussière ou à une humidité excessive. Ne pas l'exposer longtemps au soleil. Ne pas démonter l'appareil (cela annulerait la garantie). Nettoyez-le avec un chiffon doux et de l'eau tiède savonneuse. Retirez les piles si vous ne l'utilisez pas pendant une longue période. La fonction carabinier n'est pas conçue pour l'escalade.

MODE D'EMPLOI ALTIMETRE-BAROMETRE DE POCHE FORMAT MOUSQUETON OREGON SCIENTIFIC

TABLE des matières

Touches de commande 2

Ecran LCD. 3

Pour commencer. 4

Activation de l'appareil (première utilisation uniquement)...4

Pour commencer 4

Fonctionnement 5

Modes de fonctionnement 5

Rétro-éclairage / Verrouillage des touches /

Voyant LED. 5

Activation du rétro-éclairage / Verrouillage des touches / Voyant LED. 5

Altimètre et baromètre. 5

Paramétrer et réinitialiser l'altimètre. 6

Paramètre la pression du niveau de la mer et icônes de prévisions météorologiques. 6

Mode heure. 6

Régler l'heure et la date. 6 Régler l'alarme. 7

Boussole. 7

A propos de la boussole. 7 Visualiser la boussole. 7 Étalonnage du capteur de la boussole. 8 Angle de déclinaison 9 Étalonnage du Nord géographique 10

Caractéristiques 10 Précautions 11 A propos d'Oregon Scientific. 11 Déclaration de conformité EU. 12

Nous vous remercions d'avoir acheté l'Altimètre portable avec baromètre et boussole de Oregon Scientific™ (modèle RA123). Cet appareil vous sera très utile lors de vos activités en extérieur. Équipé d'un altimètre, d'un baromètre, d'une boussole, des fonctions températures, prévisions météo, horloge et alarme, il est le compagnon idéal pour les utilisateurs désireux de s'aventurer en extérieur. Son design carabinier vous permet en outre de le transporter en toute sécurité lors de toutes vos activités.

Important

• Les fonctions de mesure de l'appareil RA123 ne doivent pas se substituer aux dispositifs de prévision industriels ni aux mesures effectuées par des professionnels. Les relevés enregistrés par cet appareil doivent être considérés uniquement comme des représentations plus ou moins précises. Le carabinier RA123 n'est pas conçu pour l'escalade. Veuillez toujours vous assurer d'utiliser un carabinier professionnel pour vos activités d'escalade. Oregon Scientific™ ne sera en aucun cas responsable pour toutes les blessures ou accidents faisant suite à l'utilisation inappropriée du carabinier.
• Oregon Scientific™ ne peut être tenu responsable de la perte de l'appareil ni de réclamations émanant de tierces parties relatives à son utilisation.

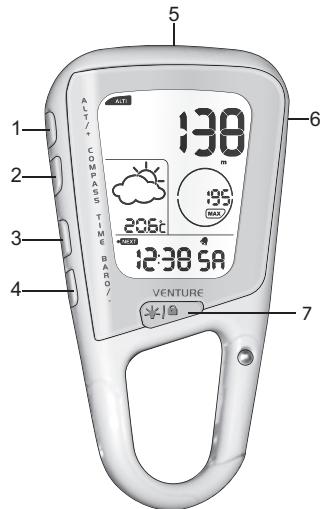

Touches de commande

1. ALT / + : Permet d'entrer dans le mode de réglage de l'altitude ; d'augmenter les valeurs
2. COMPASS: Affiche le relèvement de la boussole et les points cardinaux; vous permet d'entrer dans le mode réglage de la boussole, de quitter le mode réglage
3. TIME: Permet d'alterner entre l'heure, la date et

l'alarme; d'entrer dans le mode de réglage de l'alarme / de l'heure

1. BARO / -: Permet d'entrer dans le mode de réglage du baromètre; de diminuer les valeurs
2. Voyant LED
3. Active le voyant LED
4. Active le rétroéclairage ; verrouille / déverrouille les touches

ECRAN LCD

1. MEM CUR S'affiche si l'on vous donne l'opportunity

d'effacer l'historique des relevés d'altitudes 2. [HOLD SET]: Indicateur, appuyez et maintenez pour effectuer les paramétrages 3. [SET]: Indicateur, appuyez pour effectuer les paramétrages 4. ALTI: Ce symbole s'affiche une fois en mode Altimètre 5. Indicateur pour sortir rapidement de l'interface 6. Prévision météorologique 7. Température 8. NEXT: Indicateur pour passer à l'option suivante 9 A P M/M: Indique l'heure du jour 10. ALARM: S'affiche une fois dans le mode Alarme 11. S'affiche une fois l'alarme activée 12. MAX: Indique l'altitude maximum possible 13. SEA: Apparait une fois la pression du niveau de la mer affichée 14. COMPASS: Ce symbole s'affiche en mode Boussole 15. inHg: Unité de pression impériale 16. m: Unité d'altitude métrique 17. hPa: Unité de pression métrique 18. ft: Unité d'altitude impériale 19. BARO: Ce symbole s'affiche en mode Baromètre 20. Piles faibles 21. Touches verrouillées

Activation de l'appareil (première utilisation uniquement)

Appuyez et maintenez TIME jusqu'à ce que l'écran LCD s'allume.

Pour commencer

Le modèle RA123 fonctionne avec deux piles lithium CR2032, d'ores et déjà installées. Voir ci-dessous pour toute remplacement relative aux piles.

ICONE DE FAIBLESSE DES PILES	DESCRIPTION
CD	La pile de l'appareil est faible.

REMARQUE Si vous devez remplacer les piles, nous vous recommandons de contacter le distributeur ou le service clientèle.

Pour remplacer les piles :

1. Utilisez un tournevis Phillips pour dévisser le couvercle du compartiment des piles.
2. Remplacez les piles usagées et insérez les nouvelles en respectant les signes de polarité.
3. Remettez le couvercle en place à l'aide d'un tournevis Phillips, vissez jusqu'à ce qu'il soit fermement fixé.

REMARQUE Lorsque on remplace les piles, il est important d'étalonner à nouveau le capteur magnétique de la boussole.

REMARQUE Lorsque l'icone de faiblesse des piles s'affiche, les valeurs de l'altitude instantanée, de l'altitude maximum, de la pression de l'air, de la pression du niveau de la mer, des températures et de la boussole indiqueront « - ». Elles reviendront en mode normal une fois les piles remplacées.

MODES de fonctionnement

Appuyez sur TIME pour alterner entre :

Mode Heure	Mode Date	Mode Alarme
38 195 205t 12:38 SA	38 195 205t 18 60'	138 195 205t 600

Appuyez sur ALT/+, COMPASS, BAROI- pour altermer entre :

Mode Altimètre	Mode Boussole	Mode Baromètre
138 205t 12:38 SA	190° 550t 12:58 SA	10046 205t 12:38 SA

Activation du rétro-éclairage / verrouillages des touches/voyant LED

Appuyez sur pendant 3 secondes pour activer le rétro-éclairage.

REMARQUE La fonction rétro-éclairage et voyant LED ne fonctionnera pas lorsque l'icône de faiblesse des piles s'affiche. Cette fonction sera de nouveau opérationnelle une fois les piles remplacées.

Pour alterner entre le verrouillage ou le déverrouillage des touches :

Appuyez et maintenez pendant 2 secondes. indique que les boutons sont verrouillés.

Activer le voyant LED :

Appuyez sur

L'altimètre mesure l'altitude en mètres ou en pieds. L'appareil est équipé d'un baromètre déterminant l'altitude à l'aide d'un capteur intégré et de la technologie de compensation barométrique avancée. Il permet

également de différencier la pression causée par les changements d'altitude et par les conditions climatiques. Ce qui permet d'éliminer les écarts et de rendre l'altimètre encore plus précis que la plupart des appareils disponibles sur le marché. Il vous permet également de bénéficier des relevés des pressions instantanées du niveau de la mer et d'altitude maximum.

Parametrer et reinitialiser l'altimetre

L'altitude est automatiquement mesurée du moment où vous activez l'appareil. Vous pourrez bénéficier des relevés barométriques des pressions maximum du niveau de la mer.

Régler et réinitialiser l'altimètre:

1. Appuyez sur ALT / + pour naviguer dans le Mode Altimètre.
2. Appuyez et maintenez la touche ALT / + pour entrer dans les réglages.
3. Appuyez sur ALT / + ou BARO / - pour modifier les réglages.
4. Appuyez sur TIME pour confirmer le réglage et passer au suivant. Les options de réglage se présentent de la manière suivante : ajustement de l'altitude, réinitialisation de l'altitude maximum.
5. Appuyez sur ALT+/; sélectionnez NO (NON) pour conserver les relevés de l'altitude maximum enregistrée ou YES (OUI) pour réinitialiser les données de la mémoire. Appuyez sur TIME pour confirmer.

Parametrer la pression du niveau de la MER et ICONES de previsions meteorologiques

1. Appuyez sur BARO / - pour naviguer dans le Mode Baromètre.
2. Appuyez et maintenez la touche BARO / - pour avoir accès aux réglages.
3. Appuyez sur ALT / + ou BARO / - pour modifier les réglages.
4. Appuyez sur TIME pour confirmer le réglage et passer au suivant. Les options de réglage se présentent de la manière suivante : ajustement des pressions du niveau de la mère ; navigation entre les icônes de prévisions météo.
5. Appuyez sur TIME pour confirmer.

REMARQUE Une fois la pression du niveau de la mer modifiée, l'altitude s'ajustera automatiquement.

Mode HEURE

1. Appuyez sur TIME pour naviguer dans le Mode Heure.
2. Appuyez et maintenez la touche TIME pour entrer dans les réglages.
3. Appuyez sur ALT / + ou BARO / - pour modifier les réglages.
4. Appuyez sur TIME pour confirmer le réglage et passer au suivant. Les options de réglage seprésentent de la manière suivante: format 12 ou 24 h; heures; minute; années; jour-mois / mois-jour; mois; jour; unités de température, d'altitude et de mesure barométrique.
5. Appuyez sur TIME pour confirmer.

REMARQUE Si aucune touche n'est activée pendant 30 secondes, l'affichage revient au mode précédent.

Regler l'alarme

1. Appuyez sur TIME pour naviguer dans le mode Alarme.
2. Appuyez et maintenez la touche TIME pour entrer dans les réglages.
3. Appuyez sur ALT / + ou BARO / - pour modifier les réglages.
4. Appuyez sur TIME pour confirmer le réglage et passer au suivant. Les options de réglage se présentent de la manière suivante : heures, minutes, activation/désactivation de l'alarme.
5. Appuyez sur TIME pour confirmer.

indique que l'alarme est activée.

REMARQUE Lorsque le réveil est activé, il sonnera chaque jour à l'heure préprogrammée. Appuyez sur n'importe quelle

touche pour arrêter le réveil. Le réveil est encore activé et se déclenchera à nouveau le jour suivant.

A PROPOS de la boussole

La boussole vous indique le relevé du nord géographique et les 16 points cardinaux. La circonférence extérieure de l'affichage est composée de 16 flèches qui indiquent graphiquement le nord. Le dernier segment indique le nord comme indiqué ci-dessous.

Visualiser la boussole

• Appuyez sur COMPASS pour naviguer dans le Mode boussole.

REMARQUE L'affichage de la boussole est actif pendant 30 secondes à chaque fois. Il reviendra au mode précédent, passé cette période.

REMARQUE Mesurez toujours le relèvement à l'extérieur et non à l'intérieur d'immeubles, de tentes, caves ou autres abris.

REMARQUE Éloignez la boussole des autres matériels magnétiques. Évitez les objets magnétiques volumineux, lignes électriques, les hauts-parleurs, les moteurs électriques etc...

Etalonnage du capteur de la boussole

Avant la première utilisation de la boussole, nous vous recommandons de procéder à l'étalonnage du capteur de la boussole.

Étalonner le capteur de la boussole:

1. Appuyez sur COMPASS pour naviguer dans le Mode Boussole.
2. Appuyez et maintenez la touche COMPASS pour accéder au Mode réglages.
3. Appuyez sur ALT / + ou BARO / - pour naviguer dans le Mode Étalonage.

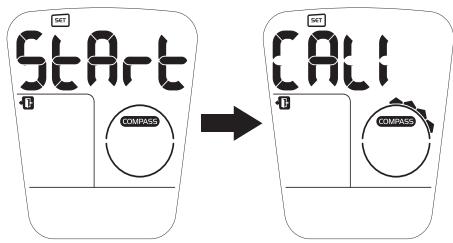

1. Appuyez sur TIME pour commencer à établir la boussole.

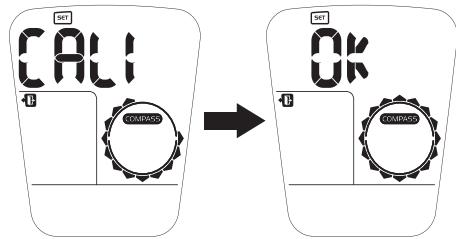

1. Tournez la montre dans le sens inverse des aiguilles d'une montre à la même vitesse que les segments en mouvement situés autour de la circonférence de l'écran. Arrêtez de tourner une fois que vous avez effectué 1 tour 1/4, et l'écran affichera ce qui suit :

Remarque la boussole devrait être étalonnée :

• Avant la première utilisation. Lorsque les piles sont remplacées. Avant de partir pour une longue activité en plein air.
• Lorsque l'appareil est exposé à de fortes sources magnétiques, au froid extrême ou lorsque vous avez le sentiment que d'autres conditions climatiques ont affecté les relevés de la boussole.
• Si vous remarquez que la boussole n'indique pas correctement la direction.

ANGLE De declaison

L'angle entre le pôle nord magnétique (la direction vers laquelle l'aiguille de la boussole est pointée) et le pôle nord géographique est appelé déclinaison. L'angle de déclinaison peut varier entre 0 and 30 degrès Est (E) ou Ouest (W) et peut se couvrir sur la plupart des cartes ou sur Internet.

Lorsque vous régalez l'angle de déclinaison sur la boussole, vous compensez la différence entre le nord magnétique et le nord géographique. Ce qui permet de préciser les relevés.

Pour régler l'angle de déclinaison :

1. Appuyez sur COMPASS pour naviguer dans le Mode Boussole.
2. Appuyez et maintenez la touche COMPASS pour accéder au Mode régages.
3. Appuyez sur ALT / + ou BARO / - pour naviguer dans le Mode Déclinaison.

1. Appuyez sur TIME pour confirmer le réglage et passer au suivant.
2. Appuyez sur ALT / + ou BARO / - pour modifier les réglages : les options de réglage se présentent de la manière suivante : ON/OFF; OUEST/EST (selon le cas si ON est sélectionné); degré de l'angle de déclinaison.
3. Appuyez sur TIME pour confirmer.

ASTUCE Appuyez à n'importe quel moment sur COMPASS pour quitter rapidement l'interface.

Etalonnage du NORD geographique

Lorsque vous ne connaissiez pas l'angle de déclinaison, la fonction étalonnage du nord géographique peut être utilisée pour compenser la différence entre le nord magnétique et le nord géographique. Vous devez connaître la direction du nord géographique (que vous pouvez partager à partir des repères enregistrés au sortir de chez vous). Régler l'étalonnage du nord géographique permet d'obtenir des relevés plus précis.

Régler l'étalonnage du nord géographique

1. Appuyez et maintenez la touche COMPASS pour accéder au Mode réglages.
2. Appuyez sur ALT / + ou BARO / - pour naviguer dans le Mode Nord.

1. Appuyez sur TIME pour confirmer le réglage et passer au suivant.
2. Appuyez sur ALT / + ou BARO / - pour modifier les

réglages : les options de réglage se présentent de la manière suivante : ON / OFF; point vers le nord géographique. 5. Appuyez sur TIME pour confirmer.

REMARQUE Si l'angle de déclinaison est activé, la fonction nord géographique s'éteindra automatiquement et vice-versa.

ASTUCE Appuyez à n'importe quel moment sur COMPASS pour quitter rapidement l'interface.

CHARACTERISTIQUES

Horloge	12 ou 24 h avec heures / minute / seconde
Etendue de mesure du thermomètre	-10°C à 60°C (14°F à 140°F)
Résolution	0,1°C / 0,2°F
Alimentation	2 piles au lithium CR2032
Température de fonctionnement	-5°C à 50°C (23°F à 122°F)
Température de rangement	-20°C à 70°C (-4°F à 158°F)

Pour vous assurer d'utiliser correctement et en toute sécurité ce produit, veuillez lire les mises en garde et l'ensemble de ce manuel avant toute utilisation :

Utilisez un tissu doux. Ne pas utiliser de produits de nettoyage abrasifs ou corrosifs pouvant endommager l'appareil. Nettoyez la montre et bracelet avec de l'eau tiède et un savon non agressif après chaque séance d'entraînement. Ne jamais utiliser d'eau chaude et ne pas le ranger s'il est toujours humide. - Ne pas soumettre le produit à une force excessive, au choc, à la poussière, aux changements de températures ou à l'humidité. Ne pas exposer longtemps ce produit au soleil. De telles actions peuvent endommager l'appareil. - Ne pas trafiquer les composants internes. Cela pourrait annuler votre garantie et endommager l'appareil. L'appareil principal est composé de parties non accessibles aux utilisateurs. - Ne pas érafler l'écran LCD avec des objets durs, il pourra être endommagé. - Soyez prudent lors de la manipulation des piles. - Retirez les piles à chaque fois que vous rangez le produit pour une période indéterminée. - Lors du changement de piles, veuillez utiliser des piles neuves comme indiqué dans ce manuel. - Ce produit est un instrument de précision. Ne jamais

le démonter. Veuillez contacter votre revendeur ou le service après-vente si le produit nécessite une réparation.

• Ne jamais toucher les circuits électriques, et ce pour éviter toute électrocution.
• Vérifiez toutes les fonctions importantes si l'appareil n'a pas été utilisé depuis un moment. Testez et nettoyez régulièrement l'appareil. Faites réviser une fois par an votre appareil par un service d'entretien autorisé.
• Quand vous désirez vous débarrasser de ce produit, jetez-le selon les lois relatives aux déchets de votre pays de résidence.
• En raison des limitations d'impression, les images de ce manuel peuvent être différentes de l'affichage actuel.
• Le contenu du présent manuel ne peut être reproduit sans la permission du fabricant.

REMARQUE Les caractéristiques techniques de ce produit et le contenu de ce manuel peuvent être soumis à modifications sans préavis.

Pour plus d'informations sur les produits Oregon Scientific France, rendez-vous sur notre site:

www.oregonscientific.fr.

Si vous êtes aux États-Unis, vous pouvez contacter notre support consommateur directement sur le site:

par téléphone au : 1-800-853-8883

Pour des renseignements internationaux, rendez-vous sur le

Par la présente, Oregon Scientific déclare que l'appareil altimètre portable avec baromètre et boussole (Modèle: RA123) est conforme à la directive EMC 89/336/CE. Une copie signée et datée de la déclaration de conformité est disponible sur demande auprès de notre Service Client.
